Matrizes como transformações: entendendo de verdade y = Wx + b

Quem já escreveu nn.Linear(768, 512) no PyTorch e imprimiu layer.weight.shape viu torch.Size([512, 768]). Quem já passou um vetor do tamanho errado para essa camada viu a outra face da mesma moeda: RuntimeError: mat1 and mat2 shapes cannot be multiplied. As duas mensagens falam do mesmo objeto: uma matriz W com 512 linhas e 768 colunas, que recebe um vetor de 768 números e devolve um vetor de 512 (PyTorch, 2026).

Enquanto W for “uma tabela de números”, essas dimensões parecem detalhe de biblioteca, algo a acertar por tentativa e erro. Quando W passa a ser lida como uma transformação, que pega uma representação e produz outra, o shape deixa de ser detalhe e vira a própria arquitetura do modelo: quantas características entram, quantas saídas são produzidas, quantos parâmetros a camada aprende.

No artigo anterior da série, a similaridade de cosseno comparou vetores pela direção em que apontam. Aqui damos o passo seguinte: o que acontece quando uma matriz transforma esses vetores. Ao final, você vai conseguir ler $y = Wx + b$ como uma camada de rede neural, calcular a saída na mão e em NumPy, diagnosticar um erro de shape pela regra das dimensões, contar os parâmetros de uma camada e entender por que uma pilha de camadas precisa de funções de ativação.

1. A equação que aparece desde a primeira aula

Desde o início da trilha uma expressão se repete:

$$ \boxed{y = Wx + b} $$

Uma primeira interpretação, suficiente até agora, é:

• x é a entrada;
• W contém os pesos;
• b é o bias;
• y é a saída.

Com vetores, norma e produto escalar já estudados, podemos ir além dessa leitura:

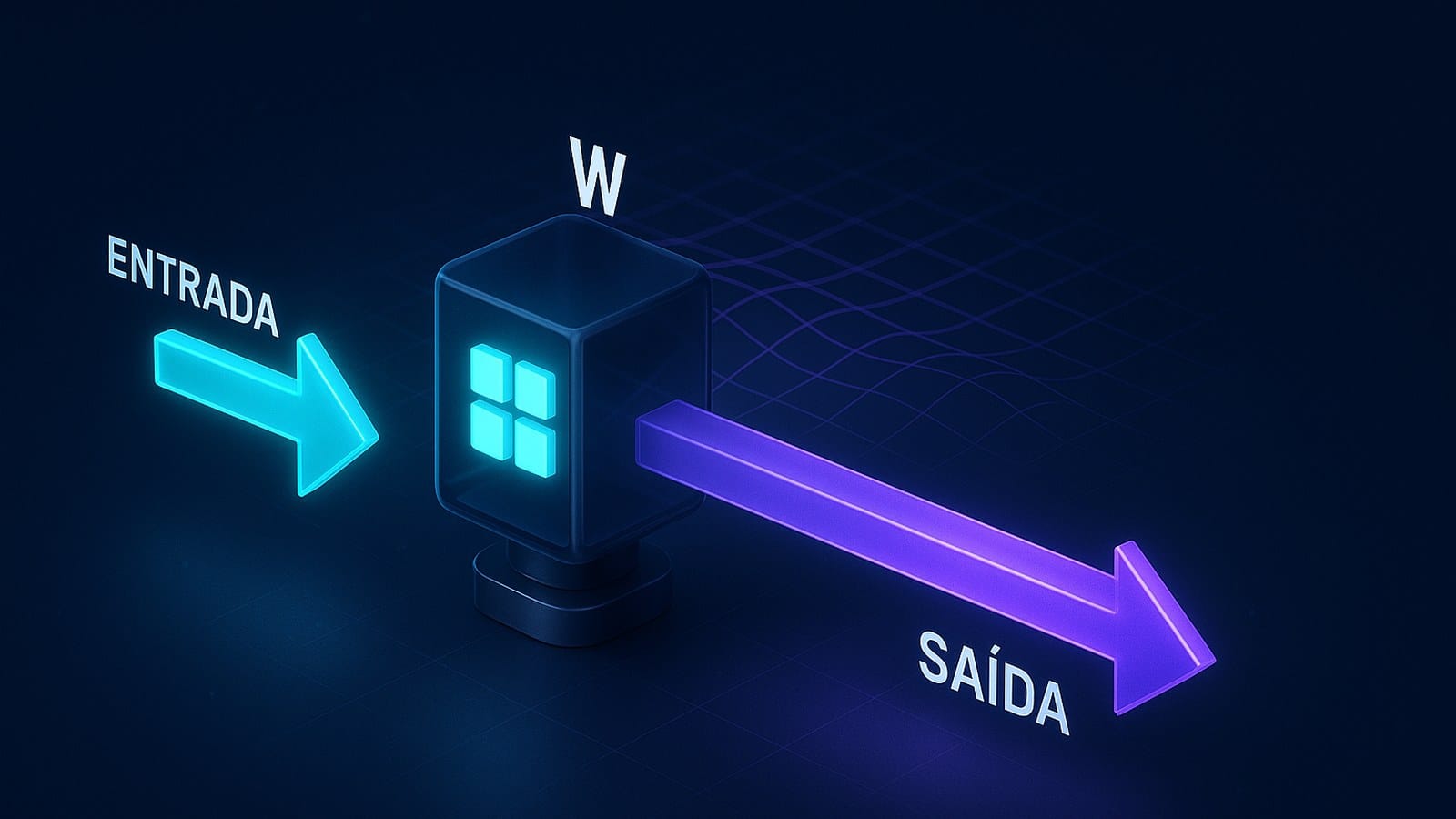

Uma matriz pode ser interpretada como uma transformação que recebe um vetor e produz outro vetor.

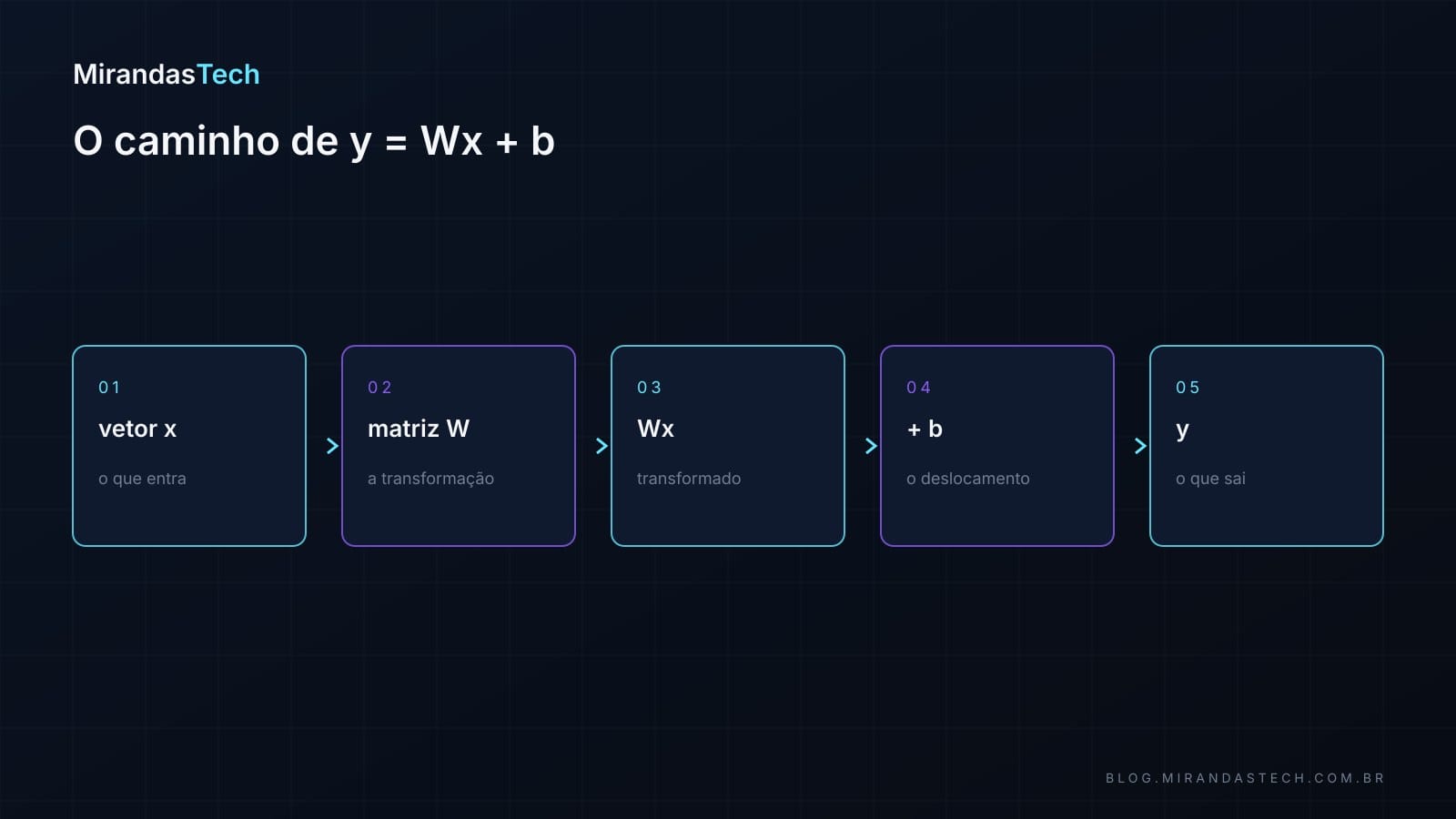

Com essa lente, a equação descreve um fluxo: o vetor de entrada x passa pela transformação W, vira Wx, recebe o deslocamento b e sai como y. Essa estrutura aparece continuamente em redes neurais, e o restante do artigo desmonta cada etapa dela.

2. Do escalar à matriz: uma máquina que transforma vetores

Antes da matriz, vale relembrar a transformação mais simples que um vetor pode sofrer. Considere:

$$ x = \begin{bmatrix}2\\3\end{bmatrix} $$

Multiplicando por 2:

$$ 2x = \begin{bmatrix}4\\6\end{bmatrix} $$

O vetor ficou maior e manteve a mesma direção. Um escalar altera o tamanho, e só isso. Uma matriz pode realizar transformações muito mais gerais. Considere:

$$ W = \begin{bmatrix}2&0\\0&1\end{bmatrix},\quad x = \begin{bmatrix}1\\1\end{bmatrix} $$

Então:

$$ Wx = \begin{bmatrix}2&0\\0&1\end{bmatrix} \begin{bmatrix}1\\1\end{bmatrix} = \begin{bmatrix}2\\1\end{bmatrix} $$

O vetor (1,1) virou (2,1): a matriz esticou o espaço horizontalmente. A mesma regra vale para qualquer vetor. Se:

$$ x = \begin{bmatrix}3\\2\end{bmatrix} $$

então:

$$ Wx = \begin{bmatrix}6\\2\end{bmatrix} $$

A transformação duplica a componente horizontal e preserva a vertical. Daí a representação mental mais útil deste artigo: a matriz é uma máquina. Ela recebe uma representação x e produz outra representação, y. O que a máquina faz depende inteiramente dos números dentro dela.

3. Cada linha de W é um produto escalar

Para entender o que acontece dentro da máquina, basta olhar linha por linha. Considere:

$$ W= \begin{bmatrix} 2&1\\ -1&3 \end{bmatrix},\quad x=\begin{bmatrix}4\\2\end{bmatrix} $$

A primeira saída é:

$$ 2(4)+1(2)=10 $$

A segunda:

$$ -1(4)+3(2)=2 $$

Logo:

$$ Wx=\begin{bmatrix}10\\2\end{bmatrix} $$

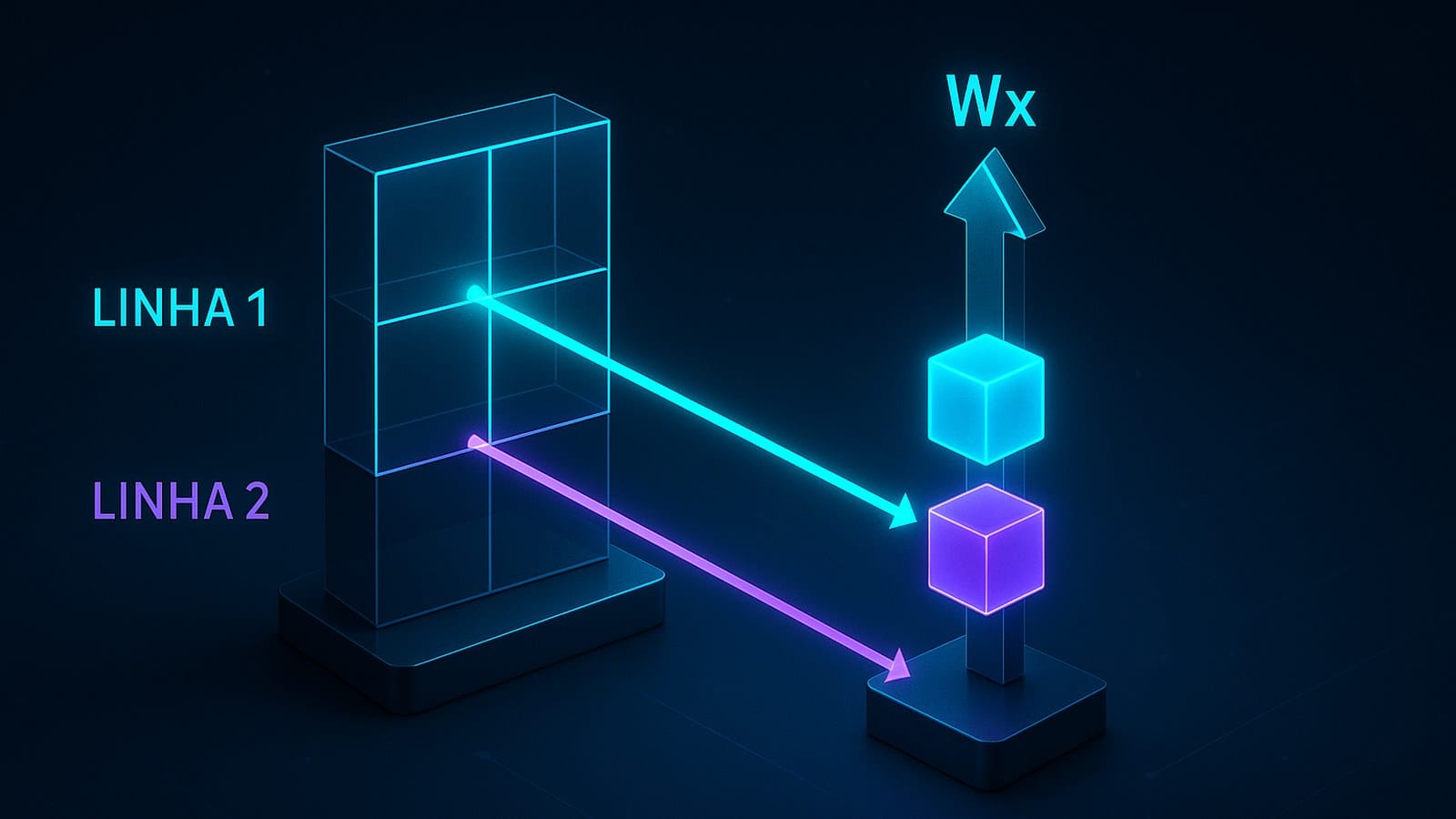

Repare no que cada linha de W fez: um produto escalar com x, exatamente a operação da Aula 03:

$$ [2,1]\cdot[4,2]=10 $$

$$ [-1,3]\cdot[4,2]=2 $$

Portanto:

$$ \boxed{\text{multiplicação matriz-vetor} = \text{vários produtos escalares}} $$

Em geral, se as linhas de W forem w_1,w_2,w_3,..., então:

$$ Wx= \begin{bmatrix} w_1\cdot x\\ w_2\cdot x\\ w_3\cdot x\\ \vdots \end{bmatrix} $$

Cada componente da saída mede o alinhamento entre a entrada e uma linha da matriz. Essa interpretação é central em redes neurais, e é o que vai transformar “matriz de pesos” em “camada de neurônios” na seção 5.

4. Dimensões: por que erros de shape são tão comuns

Se cada linha faz um produto escalar com x, cada linha precisa ter o mesmo número de elementos que x. É daí que vem toda a regra de dimensões. Considere:

$$ W= \begin{bmatrix} 1&2&3\\ 4&5&6 \end{bmatrix} $$

Então:

$$ W\in\mathbb{R}^{2\times3} $$

Se:

$$ x=\begin{bmatrix}7\\8\\9\end{bmatrix}\in\mathbb{R}^{3} $$

então:

$$ (2\times3)(3\times1)\rightarrow(2\times1) $$

Logo:

$$ Wx\in\mathbb{R}^{2} $$

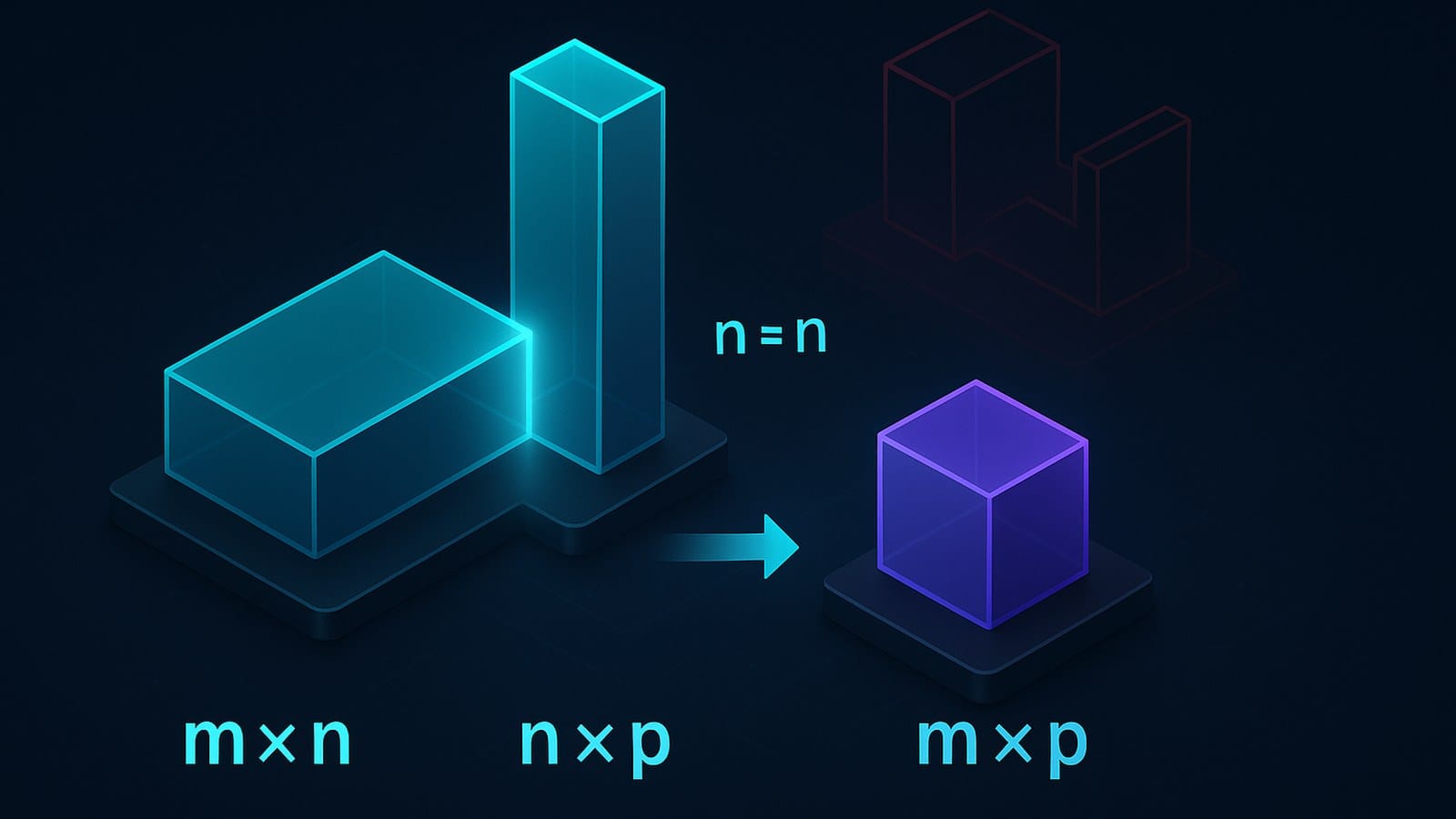

A regra geral das dimensões é:

$$ (m\times n)(n\times p)\rightarrow(m\times p) $$

Aqui, $m$ é o número de linhas de W (quantas saídas), $n$ é o número de colunas de W e de elementos de x (quantas entradas), e $p$ é o número de colunas do segundo fator (1, no caso de um vetor). As dimensões internas precisam coincidir. Se:

$$ W\in\mathbb{R}^{4\times3},\quad x\in\mathbb{R}^{5} $$

teríamos:

$$ (4\times3)(5\times1) $$

Como 3 ≠ 5, a multiplicação não é definida. É exatamente isso que a biblioteca reclama:

import numpy as np

W = np.ones((4, 3))   # 4 saídas, 3 entradas
x = np.ones(5)        # 5 entradas: incompatível

print(W.shape, x.shape)
print(W @ x)

(4, 3) (5,)
ValueError: matmul: Input operand 1 has a mismatch in its core dimension 0, with gufunc signature (n?,k),(k,m?)->(n?,m?) (size 5 is different from 3)

A mensagem diz, em outras palavras, que a dimensão interna não bate: size 5 is different from 3. Diante de qualquer erro desse tipo, duas perguntas resolvem mais do que qualquer tentativa às cegas. Primeiro: o que cada dimensão representa? Depois: as dimensões internas são compatíveis? Shapes descrevem a arquitetura matemática, não apenas um detalhe de programação.

5. De um neurônio a uma camada: o papel de W

Agora o salto para redes neurais. Se uma entrada possui três características:

$$ x\in\mathbb{R}^{3} $$

e queremos quatro saídas, podemos usar:

$$ W\in\mathbb{R}^{4\times3} $$

Então:

$$ Wx\in\mathbb{R}^{4} $$

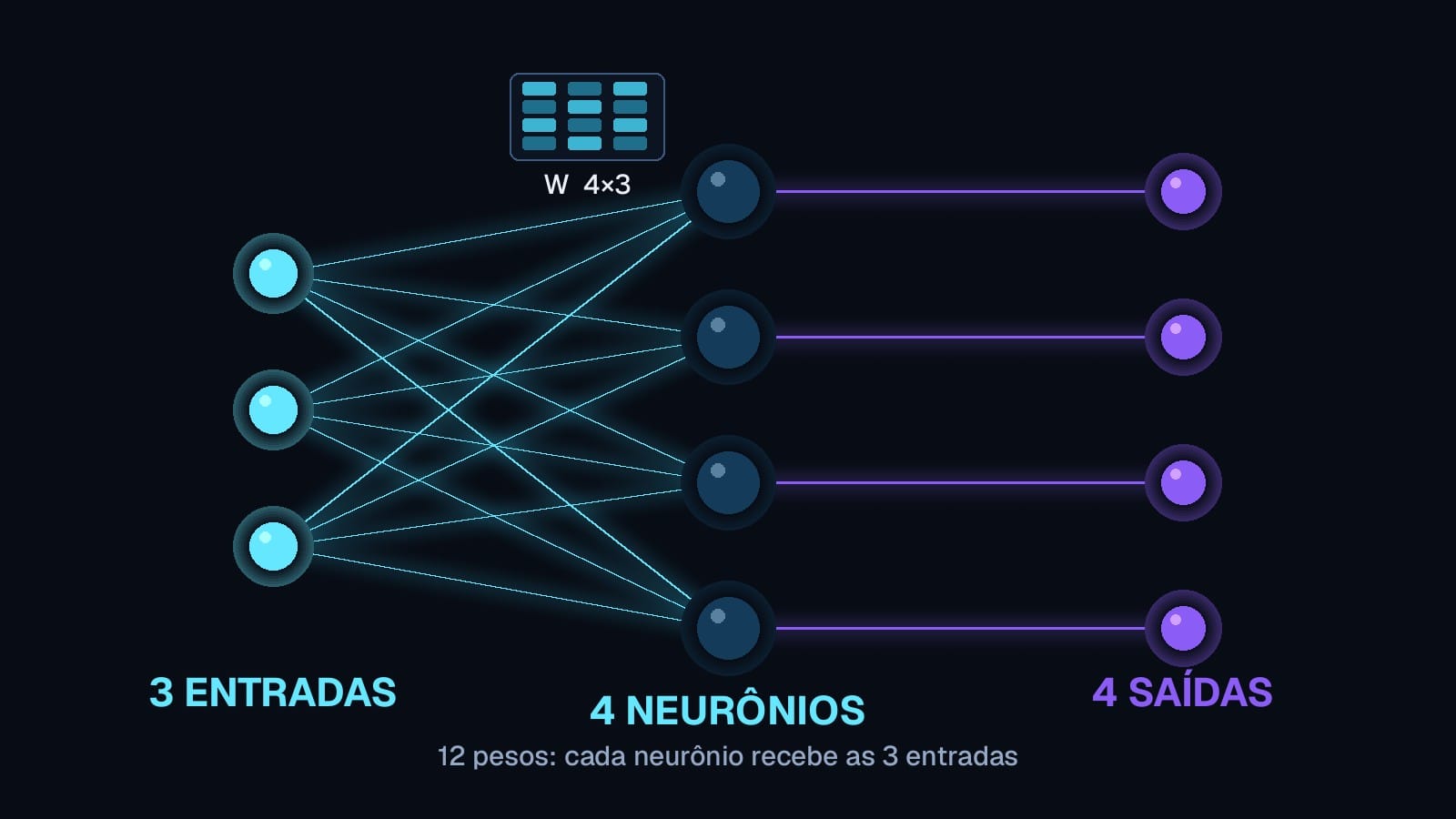

Cada linha de W produz uma saída: 3 entradas passam por uma matriz 4 × 3 e viram 4 saídas. O nome que damos a cada uma dessas linhas é neurônio. Um neurônio individual recebe:

$$ x=\begin{bmatrix}x_1\\x_2\\x_3\end{bmatrix} $$

possui pesos:

$$ w=\begin{bmatrix}w_1\\w_2\\w_3\end{bmatrix} $$

calcula:

$$ w\cdot x=w_1x_1+w_2x_2+w_3x_3 $$

Depois soma um bias:

$$ \boxed{z=w\cdot x+b} $$

Isso é um neurônio linear. Se temos quatro neurônios com pesos w_1,...,w_4, podemos empilhar esses vetores nas linhas de uma matriz:

$$ W= \begin{bmatrix} w_1^T\\ w_2^T\\ w_3^T\\ w_4^T \end{bmatrix} $$

Em vez de calcular cada neurônio separadamente, fazemos:

$$ \boxed{Wx} $$

Uma operação matricial processa muitos produtos escalares de uma vez. É por isso que a camada inteira cabe em uma única multiplicação.

6. O bias: transformar e deslocar

Falta a última letra da equação. Com o bias, a camada completa é:

$$ \boxed{y=Wx+b} $$

Suponha:

$$ Wx=\begin{bmatrix}2\\5\end{bmatrix},\quad b=\begin{bmatrix}1\\-2\end{bmatrix} $$

Então:

$$ y=\begin{bmatrix}3\\3\end{bmatrix} $$

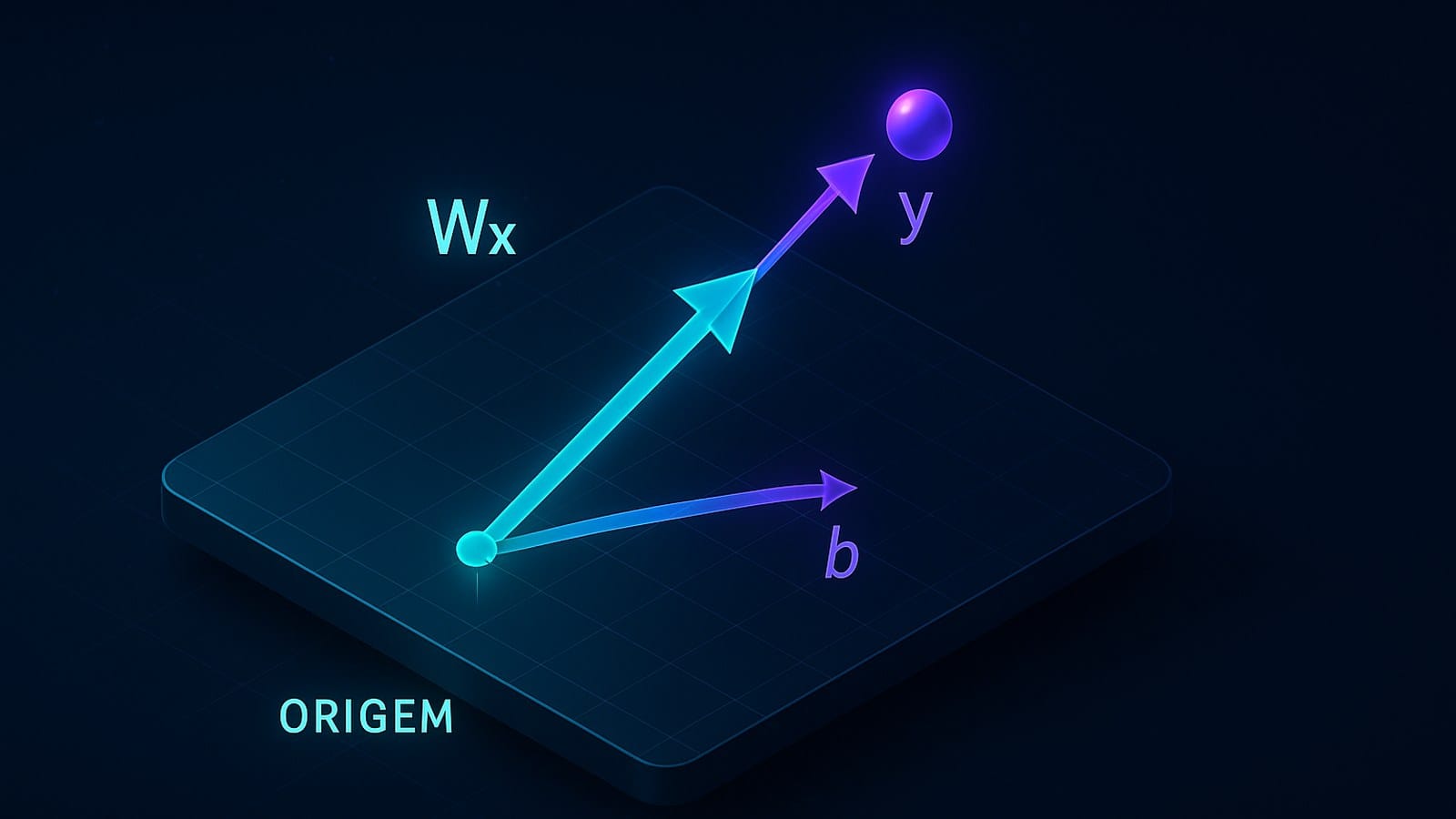

O bias desloca o resultado da transformação. Tecnicamente, Wx é uma transformação linear e Wx+b é uma transformação afim (Deisenroth, Faisal & Ong, 2020). Uma forma simples de guardar: Wx transforma; Wx + b transforma e desloca.

Por que precisamos desse deslocamento? Em uma função:

$$ y=wx $$

quando x=0, necessariamente y=0. A reta passa pela origem, e nenhuma escolha de w muda isso. Já:

$$ y=wx+b $$

permite:

$$ x=0\Rightarrow y=b $$

O bias aumenta a flexibilidade da transformação: a camada pode ter uma saída diferente de zero mesmo quando a entrada é zero.

7. Na prática: o exemplo completo em NumPy

Um exemplo pequeno o bastante para conferir à mão. Considere:

$$ x=\begin{bmatrix}2\\1\end{bmatrix} $$

$$ W= \begin{bmatrix} 0.5&1.0\\ -1.0&2.0 \end{bmatrix} $$

$$ b=\begin{bmatrix}0.2\\0.5\end{bmatrix} $$

Calculando linha por linha:

$$ Wx= \begin{bmatrix} 0.5(2)+1(1)\\ -1(2)+2(1) \end{bmatrix} = \begin{bmatrix}2\\0\end{bmatrix} $$

Somando o bias:

$$ y= \begin{bmatrix}2\\0\end{bmatrix} + \begin{bmatrix}0.2\\0.5\end{bmatrix} = \boxed{\begin{bmatrix}2.2\\0.5\end{bmatrix}} $$

Em NumPy, a equação inteira é uma linha, e o operador @ faz a multiplicação matriz-vetor:

import numpy as np

x = np.array([2, 1])

W = np.array([
    [0.5, 1.0],
    [-1.0, 2.0]
])

b = np.array([0.2, 0.5])

y = W @ x + b
print(y)

Resultado:

[2.2 0.5]

O mesmo valor da conta à mão. Essa correspondência entre a fórmula e o código é o que vale levar adiante: W @ x + b é literalmente $y = Wx + b$.

8. Da matriz 2 × 2 aos LLMs

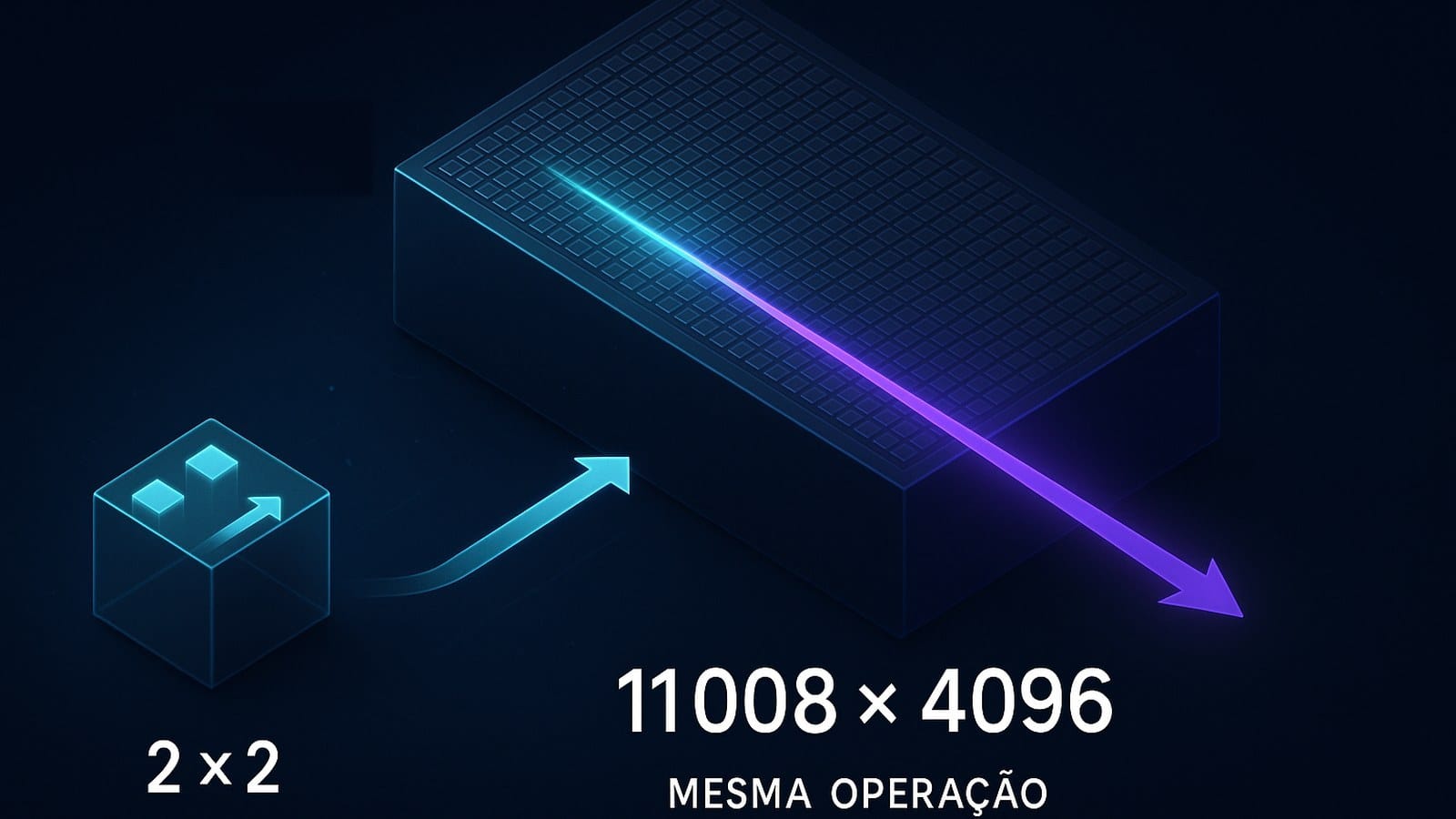

A matemática não muda quando a escala muda. Em um modelo de linguagem, podemos ter:

$$ x\in\mathbb{R}^{4096} $$

$$ W\in\mathbb{R}^{11008\times4096} $$

Então:

$$ Wx\in\mathbb{R}^{11008} $$

São as dimensões de uma camada real: 4096 é a dimensão da representação e 11008 é a dimensão interna do feed-forward do LLaMA-7B (Touvron et al., 2023; Meta AI, 2023). A matemática é a mesma da matriz 2×2; apenas a escala mudou. Transformers usam matrizes constantemente. Mais adiante na trilha veremos expressões como:

$$ XW_Q,\quad XW_K,\quad XW_V $$

Essas matrizes aprendidas transformam representações em Queries, Keys e Values, o coração do mecanismo de atenção (Vaswani et al., 2017). Matrizes do mesmo tipo também aparecem em:

• projeções de atenção;
• feed-forward networks;
• embeddings;
• projeções de saída.

LLMs são intensivamente construídos sobre multiplicações de matrizes.

Repare que, no exemplo acima, a entrada tem 4096 dimensões e a saída tem 11008. Uma matriz pode mudar a dimensão da representação. Se:

$$ x\in\mathbb{R}^{3} $$

e:

$$ W\in\mathbb{R}^{2\times3} $$

então:

$$ Wx\in\mathbb{R}^{2} $$

Três dimensões entraram, duas saíram. Se W∈R^{10×3}, a mesma entrada de 3 dimensões vira uma representação de 10 dimensões. É assim que, em Machine Learning, uma matriz converte características originais em novas representações úteis. Em visão computacional, a sequência de camadas leva de pixels a bordas, de bordas a formas e de formas a objetos (Zeiler & Fergus, 2014). Em linguagem, leva de tokens a embeddings, de embeddings a representações contextuais e, por fim, à predição do próximo token (Vaswani et al., 2017). Cada seta dessas cadeias é, no fundo, uma transformação como as deste artigo.

9. De onde vêm os valores de W (e quantos são)

Até aqui os números dentro de W foram dados. Em um modelo real, ninguém os escolhe: no início do treinamento, W começa com valores inicializados numericamente, e o modelo ainda não sabe quais são os melhores pesos.

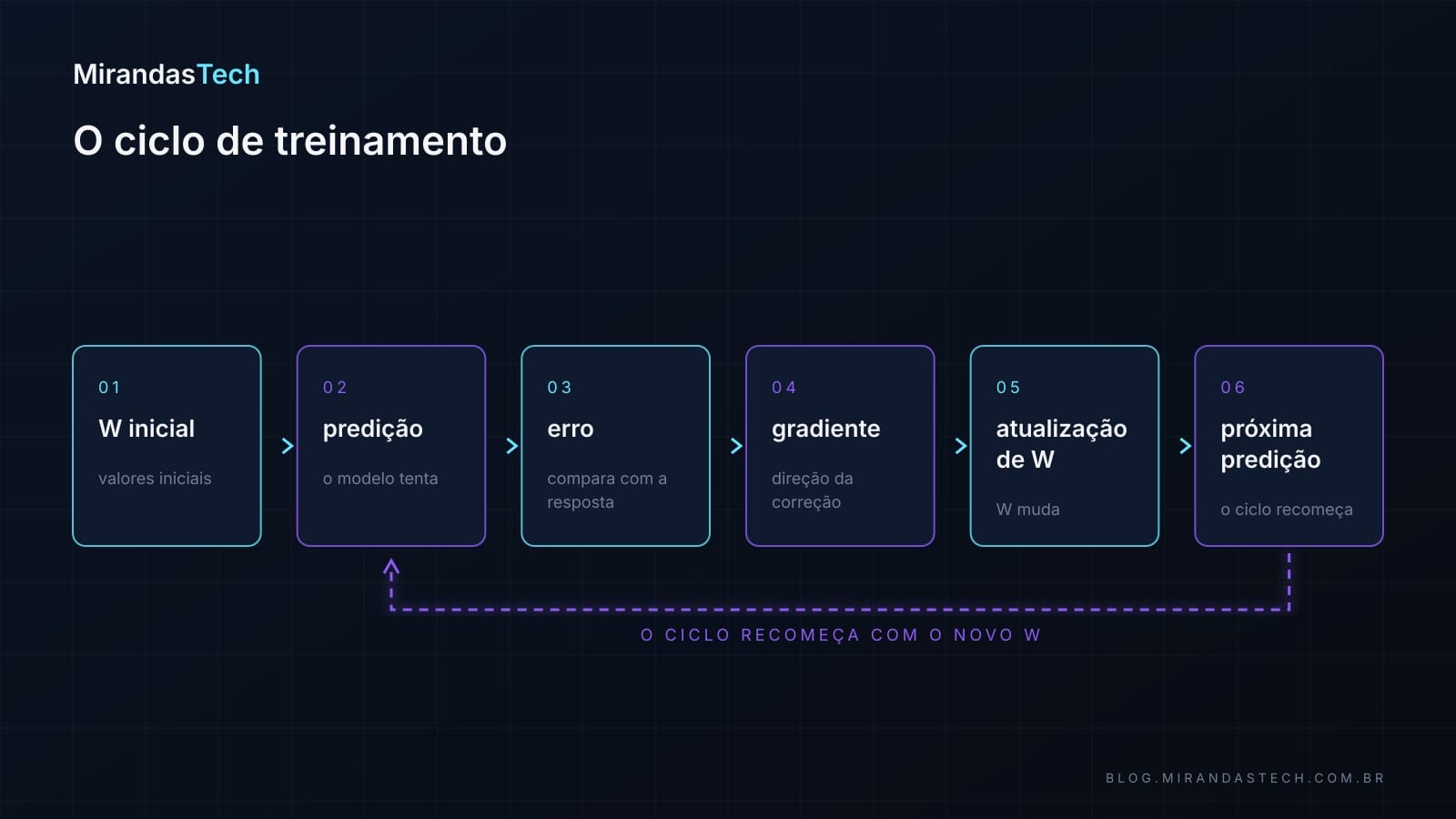

Durante o treinamento, o ciclo se repete: a partir de um W inicial, o modelo faz uma predição; a predição é comparada com a resposta esperada e produz um erro; do erro calcula-se um gradiente; o gradiente atualiza W; com o novo W, uma nova predição. Isso nos levará, mais adiante, ao gradient descent.

Grande parte do que o modelo aprende fica codificada nos valores das matrizes de pesos.

Quantos valores são esses? Se:

$$ W\in\mathbb{R}^{4\times3} $$

há 4×3=12 pesos. Se:

$$ b\in\mathbb{R}^{4} $$

há mais quatro parâmetros. Total:

$$ 12+4=16 $$

Uma matriz 4096×4096 sozinha contém:

$$ 4096^2=16\,777\,216 $$

pesos. É assim que modelos modernos chegam rapidamente a milhões ou bilhões de parâmetros. Quando se diz “modelo de 7 bilhões de parâmetros”, significa aproximadamente:

$$ 7\,000\,000\,000 $$

valores ajustáveis distribuídos por matrizes de pesos, vetores de bias (quando existem) e outros parâmetros do modelo; o LLaMA-7B, por exemplo, tem 6,7 bilhões (Touvron et al., 2023). Esses números aprendidos determinam como as representações são transformadas.

10. Só Wx + b não basta: ativação e arquitetura

Há um limite no que vimos até agora. Uma sequência formada apenas por transformações lineares/afins continua limitada: aplicar uma matriz depois da outra equivale a aplicar uma única transformação afim (Deisenroth, Faisal & Ong, 2020). Para redes profundas aprenderem relações complexas, introduzimos funções não lineares entre as camadas (Cybenko, 1989).

Assim, uma camada típica passa a ser:

$$ \boxed{y=f(Wx+b)} $$

onde f pode ser, por exemplo:

• ReLU, sigmoid ou tanh (Goodfellow, Bengio & Courville, 2016);
• GELU (Hendrycks & Gimpel, 2016);
• SiLU (Elfwing, Uchibe & Doya, 2018).

A mais simples delas é a ReLU:

$$ ReLU(x)=\max(0,x) $$

Se:

$$ z=\begin{bmatrix}2.2\\-0.5\\3.1\end{bmatrix} $$

então:

$$ ReLU(z)=\begin{bmatrix}2.2\\0\\3.1\end{bmatrix} $$

Em NumPy, é uma comparação elemento a elemento:

import numpy as np

z = np.array([2.2, -0.5, 3.1])
print(np.maximum(0, z))

[2.2 0.  3.1]

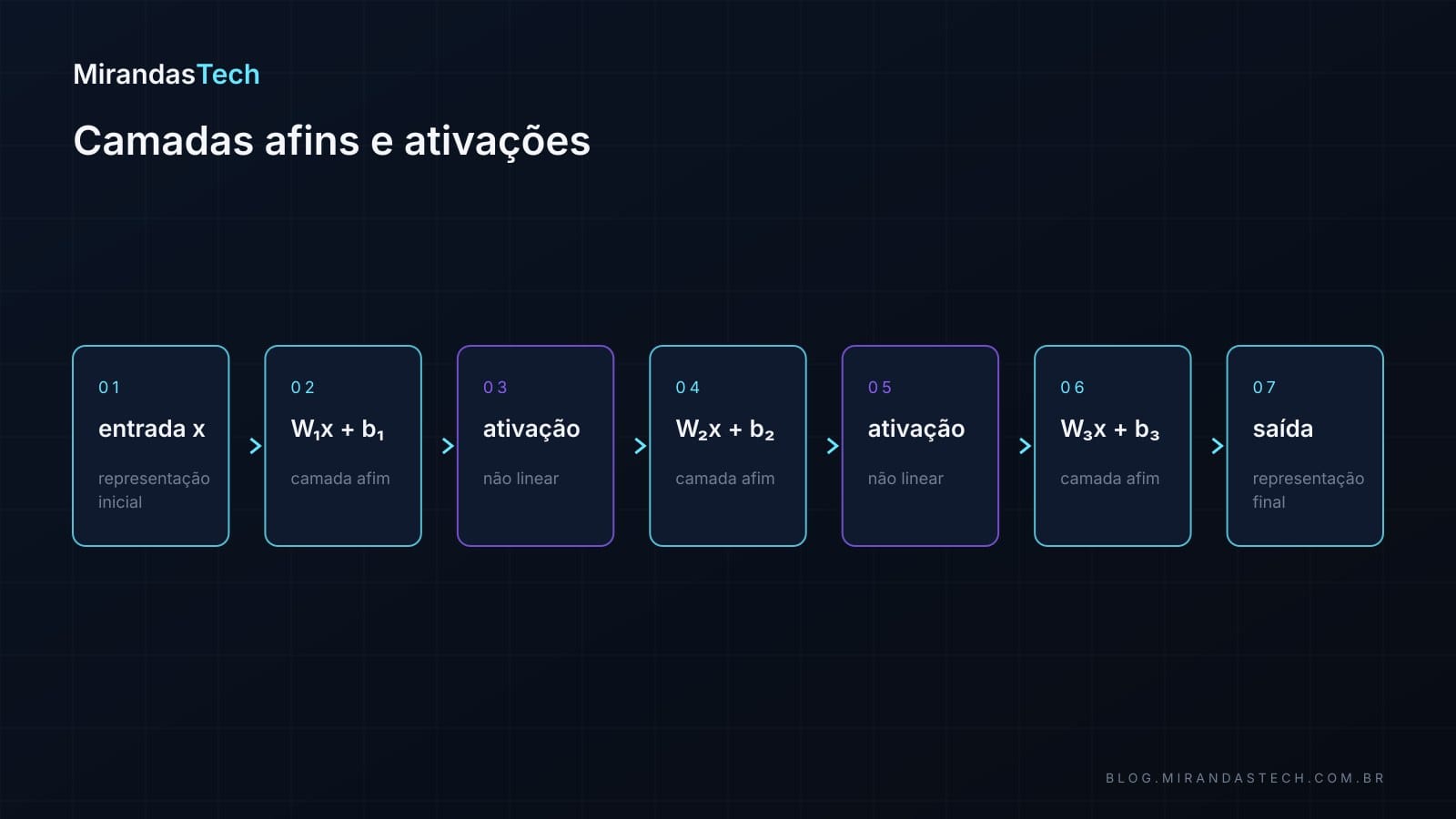

Com esse ingrediente, a arquitetura começa a aparecer: a entrada x passa por W₁x + b₁ e por uma ativação; o resultado passa por W₂x + b₂ e por outra ativação; depois por W₃x + b₃, que produz a saída. Isso já é a estrutura básica de uma rede neural multicamadas, e cada bloco dela é a equação que este artigo desmontou.

11. Ligando as aulas e a pergunta para sempre fazer

Este artigo fecha o primeiro arco da trilha. Cada aula acrescentou uma peça:

• Aula 01 — vetores, matrizes e tensores;
• Aula 02 — norma e geometria;
• Aula 03 — produto escalar;
• Aula 04 — similaridade de cosseno;
• Aula 05 — transformações y=Wx+b.

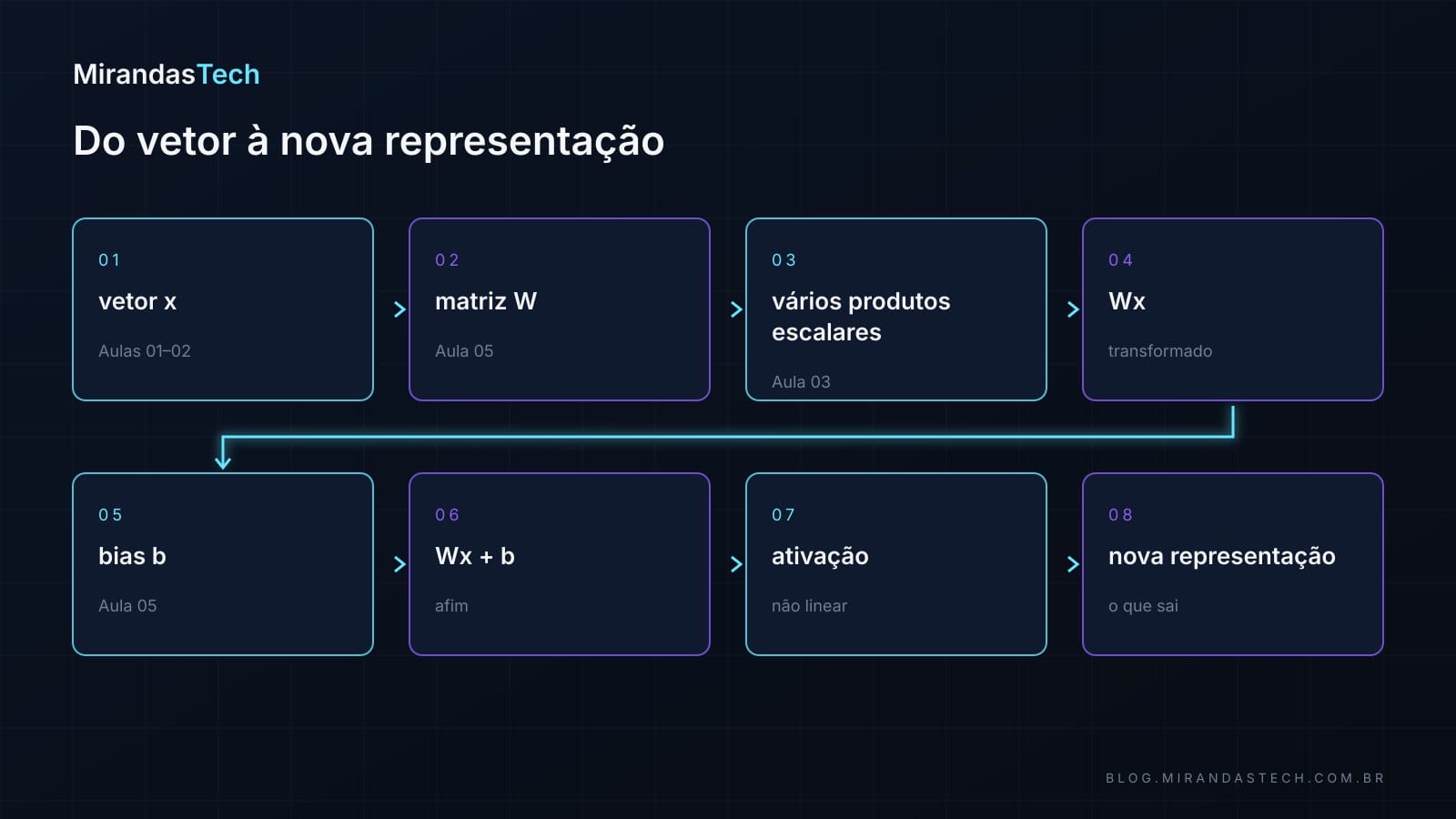

A progressão pode ser resumida em uma linha: um vetor x encontra uma matriz W; a multiplicação é um conjunto de produtos escalares que produz Wx; o bias b desloca para Wx + b; a ativação produz uma nova representação. Tudo o que vem depois na trilha, de transformações geométricas a gradient descent, opera sobre essa cadeia.

Fica também um hábito. Quando encontrar algo como:

W.shape = (512, 768)
x.shape = (768,)

pergunte:

1. O que representam as 768 dimensões?
2. Por que estamos produzindo 512 valores?
3. O que essa transformação está tentando aprender?

É exatamente o que nn.Linear(768, 512) da abertura constrói: uma matriz W de shape (512, 768) e um bias de 512 posições. Não trate shapes como detalhes da biblioteca. Eles expressam a arquitetura do modelo.

12. Exercícios

1. Escala em dois eixos. Considere:

$$ W=\begin{bmatrix}2&0\\0&3\end{bmatrix},\quad x=\begin{bmatrix}2\\1\end{bmatrix} $$

Calcule Wx e explique geometricamente o que aconteceu.

2. Multiplicação matriz-vetor.

$$ W=\begin{bmatrix}1&2\\3&4\end{bmatrix},\quad x=\begin{bmatrix}2\\1\end{bmatrix} $$

Calcule Wx.

3. Shapes. Se:

$$ W\in\mathbb{R}^{5\times3},\quad x\in\mathbb{R}^{3} $$

qual a dimensão de Wx?

4. Compatibilidade. É possível multiplicar:

$$ W\in\mathbb{R}^{4\times5} $$

por:

$$ x\in\mathbb{R}^{3} $$

? Explique.

5. Bias. Se:

$$ Wx=\begin{bmatrix}3\\-2\end{bmatrix},\quad b=\begin{bmatrix}1\\4\end{bmatrix} $$

calcule Wx+b.

6. Dimensão de uma camada. Uma camada recebe 768 valores e produz 512. Qual deve ser a dimensão de W, usando a convenção:

$$ y=Wx $$

?

7. Questão principal. Explique com suas palavras o que significa dizer:

“Uma matriz de pesos representa uma transformação aprendida.”

Relacione sua resposta com:

$$ x\rightarrow Wx\rightarrow y $$

Mini desafio em NumPy. Parta do código da seção 7:

import numpy as np

x = np.array([2, 1])

W = np.array([
    [0.5, 1.0],
    [-1.0, 2.0]
])

b = np.array([0.2, 0.5])

y = W @ x + b
print(y)

Depois altere manualmente os valores de W e observe como a saída muda. A pergunta a responder: o que acontece com a transformação quando mudamos os pesos?

O que guardar

Não memorize matriz apenas como uma tabela de números. Guarde:

$$ \boxed{\text{matriz}=\text{transformação}} $$

E:

$$ \boxed{W=\text{parâmetros aprendíveis dessa transformação}} $$

Assim:

$$ \boxed{y=Wx+b} $$

significa:

Pegue uma representação, transforme-a usando pesos aprendidos e desloque o resultado usando um bias.

Na Aula 06, Transformações geométricas: escala, rotação, reflexão e projeção, vamos visualizar como matrizes conseguem esticar, comprimir, rotacionar, refletir, projetar e deformar um espaço, transformando a multiplicação matricial de uma operação abstrata em algo visual e intuitivo.

Referências

1. PyTorch. torch.nn.Linear. Documentação oficial do PyTorch, v2.14, 2026. Acesso em 13 set. 2026. docs.pytorch.org/docs/stable/generated/torch.nn.Linear.html
2. Deisenroth, Marc Peter; Faisal, A. Aldo; Ong, Cheng Soon. Mathematics for Machine Learning. Cambridge University Press, 2020. doi.org/10.1017/9781108679930
3. Touvron, Hugo; Lavril, Thibaut; Izacard, Gautier et al. LLaMA: Open and Efficient Foundation Language Models. arXiv, 2023. arxiv.org/abs/2302.13971
4. Meta AI. llama: código-fonte oficial do LLaMA, arquivo llama/model.py (tag llama_v1). GitHub, 2023. Acesso em 13 set. 2026. github.com/meta-llama/llama/blob/llama_v1/llama/model.py
5. Vaswani, Ashish; Shazeer, Noam; Parmar, Niki et al. Attention Is All You Need. arXiv (NeurIPS 2017), 2017. arxiv.org/abs/1706.03762
6. Zeiler, Matthew D.; Fergus, Rob. Visualizing and Understanding Convolutional Networks. Computer Vision – ECCV 2014, Lecture Notes in Computer Science, Springer, pp. 818–833, 2014. doi.org/10.1007/978-3-319-10590-1_53
7. Goodfellow, Ian; Bengio, Yoshua; Courville, Aaron. Deep Learning. MIT Press, 2016. www.deeplearningbook.org
8. Cybenko, George. Approximation by superpositions of a sigmoidal function. Mathematics of Control, Signals, and Systems, v. 2, n. 4, pp. 303–314, 1989. doi.org/10.1007/BF02551274
9. Hendrycks, Dan; Gimpel, Kevin. Gaussian Error Linear Units (GELUs). arXiv, 2016. arxiv.org/abs/1606.08415
10. Elfwing, Stefan; Uchibe, Eiji; Doya, Kenji. Sigmoid-weighted linear units for neural network function approximation in reinforcement learning. Neural Networks, v. 107, pp. 3–11, 2018. doi.org/10.1016/j.neunet.2017.12.012
